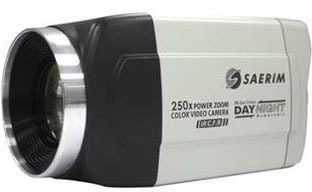

 型号 A2263PDL 扫描系统 PAL 扫描方式 2:1 隔行扫描 扫描频率(水平) 15.625kHz 扫描频率(垂直) 50Hz 摄像元件 1/4" SONY Super HAD CCD 同步系统 内同步/同步锁定 所有像素 795 (H) x 596 (V) 470K 有效像素 752 (H) x 582 (V) 440K 水平分辨率 480 TV Lines 视频输出 1.0Vp-p(75Ω,复合视频) 信噪比(S/N) 大于48dB (AGC Off) 数码变焦 10x 镜头 22x Zoom Video AF (F1.6, f=3.6~79.2mm) 最低照度 Day mode 1Lux(30IRE), Night mode 0.25Lux(30IRE), DSS 0.001Lux(128FLD, 30IRE) 彩转黑 IR Cut Filter & Digital Slow Shutter 自动增益 ON/OFF 背光补偿 6 Back Light Compensation Zones 帧积累 ON/OFF 电子快门速度 1/50 ~ 1/10,000s (Manual, 8 steps) 电子慢门 2FLD~128FLD/OFF OSD菜单 Multi-language OSD (default: ENG/KOR) 镜像功能 ON/OFF 输入/输出控制 Power: 2 Pin Terminal / RS-485: 2 Pin Circle Connector / PTZ Control: 3 Pin Circle Connector / Video Output: 1 BNC Connector 供应电压 12VDC (9V~15V) 功率消耗 Max. 4.68W / 390mA 尺寸 63(W) x 62(H) x 120(D) mm 重量(净) Approx. 325g ---2 彩色红外防水型枪式摄像机  传感器类型 1/3 “SONY Super HAD CCD 信号系统 PAL 有效像素 752(H)×582(V) 最小照度 0.1Lux @ F1.4(0 LUX with IR) 快门 1/50s~1/100,000s 镜头类型 “-IR1”: 6mm 标配(2.8mm，3.6mm可选 ) “-IR3”: 12mm标配(3.6mm,6mm,8mm,16mm 可选) “-IR5”:16mm标配（3.6mm,6mm,8mm,12mm可选） 水平解析度 540TVL 同步方式 内同步 视频输出 1Vp-p Composite Output（75欧姆/BNC） 信噪比 大于50 dB 背光补偿 ON 工作温度 -20℃~60℃ 防护等级 IP66 红外照射距离 “-IR1”: 10-20米 “-IR3”: 30-40米 “-IR5”: 50-60米 电源 DC12V，±10% 功耗 IR1: 3W MAX IR3：6W MAX IR5：8W MAX 尺寸(mm) IR1: 76.5×73×125.5 IR3和IR5: 86.5×83×160 重量 IR1: 600g IR3和IR5: 1000g ---3 彩色红外防水型半球摄像机  传感器类型 1/3"SONY Super HAD CCD 信号系统 PAL 最大分辨率 752（水平）×582（垂直） 最小照度 0.1Lux @ F1.4 快门 1/50秒至1/100,000秒 镜头类型 3.6mm (6mm,8mm可选) 水平解析度 540TVL 同步方式 内同步 视频输出 1Vp-p Composite Output（75欧姆/BNC） 信噪比 大于50 dB 背光补偿 ON 工作温度 -20℃~60℃ 电源 DC12±10% 功耗 1.5W MAX 尺寸(mm) φ65.7×52 重量 240g 2、传输单元 视频信号主要通过视频电缆传输。线缆的敷设是十分重要一道工序。它施工的工艺质量优劣，直接影响到系统图像的质量。 考虑到此系统处在一个比较特殊的环境中，因此，视频信号的传输就需要特别的加以注意，在此设计方案中我们以光缆为主的传输设计依据。 作为综合性的系统工程，除了良好的视频信号传输外还有可靠的控制信号的传输，这些线路的设计与施工相对于视频信号而言就简单一些。但还是要注意一些抗干扰问题。 视频的传输采用特性阻抗为75欧高质量同轴电缆SYV75-5；摄像机电源为直流12V，采用电源线RVV2*1.0从监控室统一供电；系统采用曼码协议与摄像机进行通讯，并控制云台和镜头等。控制线采用RVVP2*0.5屏蔽双绞线。 3、中心管理单元 终端设备是有：数字硬盘录像机、图像显示设备组成。  技术参数 型号 DS-7816H-S 视音频输入 模拟视频输入 16路 BNC接口（电平：1.0Vp-p，阻抗：75Ω）PAL/NTSC自适应 音频输入 4路 RCA接口（电平：2.0Vp-p，阻抗：1kΩ）视音频输出 CVBS输出 2路 BNC接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL制式704*576；NTSC制式704*480 VGA输出 1路，分辨率：1024*768/60Hz 音频输出 1路，RCA接口（线性电平，阻抗：600Ω）视音频编码参数 视频压缩标准 H.264 视频编码分辨率 CIF/QCIF 视频帧率 PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒 视频码率 32Kbps-768Kbps，可自定义 码流类型 复合流/视频流 双码流 无 音频压缩标准 OggVorbis 音频码率 16kbps 硬盘驱动器 类型 2个SATA接口 最大容量 每个接口支持容量最大2TB的硬盘 外部接口 语音对讲输入 1个，与AUDIO IN 1共用 网络接口 1个，RJ45 10M/100M自适应以太网口 串行接口 1个，标准RS-485串行接口 1个，标准RS-232串行接口 USB接口 3个，USB 2.0 报警输入 16路 报警输出 4路 其他 电源 DC 12V 功耗 ≤30W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 19英寸标准1.5U机箱 尺寸 441mm（宽）×390mm（深）×70mm（高） 重量（不含硬盘） ≤8Kg 嵌入式硬盘录像机 功能特点： 经典软硬件平台：采用高速嵌入式微控制器和嵌入式Linux操作系统，具有极高的稳定性。 傻瓜化用户界面：16位真彩色图形化菜单操作界面，支持USB鼠标，带有菜单注释。 标准化编码算法：采用标准的H.264或MPEG4压缩算法 高性能网络传输：支持Web、支持占单路带宽的网络多画面预览、带有PPPOE等通用网络协议。 强大的回放功能：录像支持秒级精度时间查询、分类查询、日历查询、卡号查询等。 专业化文件系统：无磁盘碎片，数据保密性高，单硬盘容量不受限制，支持硬盘状态报警、硬盘休眠技术和硬盘双备份技术。 分组式用户管理：采用用户组管理、多种权限管理、支持用户复用功能。 具有音视频同步功能的高性价比DVR，适用于多种领域型号。 全中文界面 内置多画面处理器，集现场监视、数字移动探测、数字图象压缩/解压、数字录像/即时回放、远程监控、资料备份/还原及影象/语音/报警/操作资料管理等多种功能为一体。 采用压缩技术，最大限度的节约硬盘空间而且保证系统资源完善。 可根据摄像机的特点设置不同的系统参数。
|
